Overview

The sensor to evaluate the corrosiveness of atmospheric environments
The atmospheric corrosion monitor sensor (ACM sensor) was developed by Professor Emeritus Tsujikawa of the University of Tokyo, Director Shinohara of NIMS, and Professor Motoda of Tokyo University of Marine Science and Technology. ACM sensor can directly measure galvanic currents in metals generated by environmental factors therfore It is possible to evaluate the corrosiveness of the environment quantitatively by analyzing the output current of the ACM sensor.

Sensor types

We provide various types of sensors for your purpose.
It can be customized to meet your requirements.

Standard type

  • Metal substrates using carbon steel and zinc-plated steel sheets　
  • ACM sensor conforms to JIS Z 2384
Catalog DL

Masking type

  • Coat masking around sensor
  • For severe corrosive environment
Catalog DL

Small Type

  • 1/4 size of standard type
  • Same output as the standard
  • Space-saving
Catalog DL

Thin type

  • Thickness 0.2 mm
  • Same output as the standard
Catalog DL

Appearance・Structure

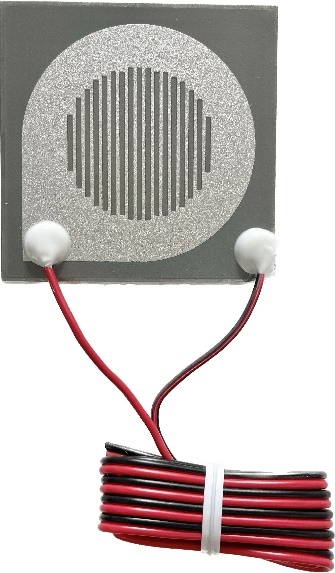

参考画像：標準ACMセンサ

The insulation paste is printed, baked, and hardened on the substate (Fe, Zn, etc.). The
hardened insulation layer is then printed with conductive paste (such as Ag), baked, and
allowed to firm. The resistance between the two electrodes is measured once the pastes have dried. The plate is employed as sensors if resistance is more than 1GΩ.

Specification

Materials

Carbon Steel, Galvanized Steel(without Z27 chemical conversion
treatment),Materials supplied by Customers (Consultation
Required),Stainless Steel, Aluminum Alloy, Magnesium Alloy
etc.,

Sensor Output

Current 0.1nA～1mA

Lead Wire

1m　※Length and Specifications can be customized

Connection to Measuring
Equipment

Waterproof Connector(Strip the coating and connect, etc.,)

Supported Devices

SACM-311E　SACM-311E-NS　SACM-312B　SACM-314B　SACM-318B　SACM-31FB
SACM-50F　SACM-311B

Inter-electrode
Resistance

Over  1GΩ

Heat resistant temperature

60℃

Option

Options can be combined to suit the installation environment.

Sensor holder

  • Fixing the sensor to columns or steel tower.
Catalog DL

Waterproof connector

  • One-touch connector

Extension cable

  • For measurements when the sensor and logger are located at a distance
  • One-touch connector

If you have any questions,
please feel free to contact us.

Contact

Installation Locations

Lattice tower

Infrastructure Corrosion (High-voltage line)

Coastal area

Splashing environment

Ship

Salt damage from seawater

Bridge

Infrastructure Corrosion (Bridge)

Industrial plant

Dew condensation in factories and warehouses

In the soil

Measurements in soil

Automobile

Severe conditions such as cold regions

Plumbing

Buried pipes (in soil and concrete)

Papers (Japanese)

  • Zn/Ag対ACMセンサデータを活⽤したAIによる亜鉛めっき腐⾷速度予測
  • Zn/Ag対ACMセンサデータを説明変数とする海塩付着量予測の機械学習モデル構築 ―地域別における予測精度の検証―
  • Zn/Ag 対ACM センサを教師データとする海塩粒⼦付着量予測の機械学習モデル検討(3)
  • ACM センサデータを活⽤したAI によるZn めっき腐⾷の進展判定(2)
  • Zn/Ag 対 ACM センサを教師データとする海塩粒子付着量予測の機械学習モデル検討(2)
  • ACM センサデータを活用した AI による Zn めっき腐食の進展判定
  • Zn/Ag 対 ACM センサを教師データとする海塩粒子付着量予測の機械学習モデル検討
  • 都市ごみ焼却炉における ACM センサを用いた低温腐食のモニタリング
  • Zn/Ag 対 ACM センサを用いた亜鉛めっき腐食速度の推定(4)
  • Zn/Ag 対 ACM センサを用いた亜鉛めっき腐食速度の推定(3)
  • Zn/Ag対ACMセンサを用いた亜鉛めっき腐食速度の推定(2)
  • JIS Z 2384「大気腐食モニタリングセンサ」の原案作成と制定
  • Zn/Ag 対 ACM センサを用いた亜鉛めっき腐食速度の推定
  • 亜鉛めっき鋼板 GI 材および GA 材を基板とする ACM センサの出力挙動
  • 大気環境中における応力付与 SUS ACMセンサの出力挙動
  • Zn/Ag ACMセンサを用いたNaCl溶液中における亜鉛の腐食速度推定の検討
  • 抗菌材料を基板とする ACM 型センサによる菌，ウイルス，バイオフィルム検出法の提案
  • 鋭敏化ステンレス鋼を基板とした ACM センサ出力と SCC 発生や臨界条件との関係
  • 結露による ACM センサの出力挙動
  • ACM センサを用いたステンレス鋼応力腐食割れ予測の検討
  • ACM センサ初期出力の感度向上法
  • ACM センサを応用した塗膜劣化の評価方法提案
  • ACM センサ出力における温度特性
  • 淡水や処理水中の腐食性評価における ACM センサの適用検討
  • 各種塩分濃度の水溶液中における ACM センサの出力と腐食速度の検討
  • ステンレス鋼基板 ACM センサの出力挙動
  • 種々の基板で構成された ACM 型腐食センサの出力挙動と腐食因子による差異の一考察
